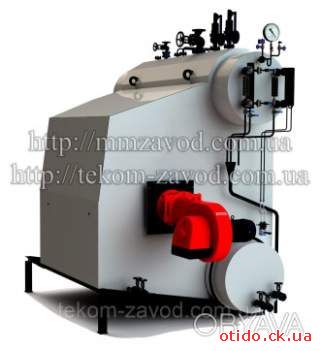

«Монастырищенского завода котельного оборудования» имеет возможность изготовить и поставить для нужд Вашего предприятия паровые котлы серии ДЕ
Паровые котлы ДЕ предназначены для выработки насыщенного или перегретого пара, используемого для технологических нужд промышленных предприятий, а также систем отопления, вентиляции и горячего водоснабжения. Котлы двухбарабанные вертикально-водотрубные выполнены по конструктивной схеме «Д», характерной особенностью которой является боковое расположение топочной камеры относительно конвективной части котла.
Основными составными частями котлов являются верхний и нижний барабаны, конвективный пучок и образующие топочную камеру левый топочный экран (газоплотная перегородка), правый и задний топочные экраны, а также трубы экранирования фронтовой стенки топки. Во всех типоразмерах котлов внутренний диаметр верхнего и нижнего барабанов составляет 1000 мм. Длина цилиндрической части барабанов увеличивается с повышением паропроизводительности котлов от 2250 мм для котлов 4 т/ч до 7500 мм для котлов 25 т/ч. Расстояние между осями барабанов 2750 мм. Барабаны изготавливаются из листовой стали марки 16ГС ГОСТ5520-79 толщиной 13 и 22 мм для котлов с рабочим абсолютным давлением соответственно 1,4 и 2,4 МПа (14 и 24 кгс/см2). Для доступа внутрь барабанов в переднем и заднем днищах имеются лазы. Конвективный пучок образован коридорно-расположенными по всей длине цилиндрической части барабанов вертикальными трубами Ø51х 2,5 мм, присоединяемыми к верхнему и нижнему барабанам. Ширина конвективного пучка составляет 1000 мм для котлов паропроизводительностью 10; 25 т/ч и 890 мм – для остальных котлов. Продольный шаг труб конвективного пучка 90 мм, поперечный – 110 мм (кроме среднего, расположенного по оси барабанов шага, равного 120 мм). Трубы наружного ряда конвективного пучка устанавливаются с продольным шагом 55 мм; на вводе в барабаны трубы разводятся в два ряда отверстий. В конвективных пучках котлов 4; 6,5 и 10 т/ч устанавливаются продольные чугунные или ступенчатые стальные перегородки. Котлы 16 и 25 т/ч перегородок в пучке не имеют. Конвективный пучок отделен от топочной камеры газоплотной перегородкой (левым топочным экраном), в задней части которой имеется окно для входа газов в пучок. Трубы газоплотной перегородки, правого бокового экрана, образующего также под и потолок топочной камеры, и трубы экранирования фронтовой стенки вводятся непосредственно в верхний и нижний барабаны. Поперечное сечение топочной камеры для всех котлов одинаково. Ее средняя высота составляет 2400 мм, ширина – 1790 мм. Глубина топочной камеры увеличивается с повышением паропроизводительности котлов от 1930 мм для ДЕ – 4 т/ч до 6960 мм для ДЕ – 25 т/ч.
ПРОШУ ОБРАТИТЬ ВАШЕ ВНИМАНИЕ, ЧТО ПРОДУКЦИЯ ИЗГОТАВЛИВАЕТСЯ ИЗ НОВЫХ МАТЕРИАЛОВ, ПРОХОДИТ ВСЕ ИСПЫТАНИЯ КАЧЕСТВА ЗАВОДА ИЗГОТОВИТЕЛЯ!
НЕ ПОДДАВАЙТЕСЬ НА ПРОДУКЦИЮ НИЗКОГО КАЧЕСТВА НЕДОБРОСОВЕСТНЫХ ПОСТАВЩИКОВ
Покакзатели
ДЕ-4-14ГМО
ДЕ-6,5-14ГМО
ДЕ-10-14ГМО
ДЕ-16-14ГМО
ДЕ-25-14ГМО
Производительность, т/ч
4,0
6,5
10,0
16,0
25,0
Давление рабочее, МПа
1,3
1,3
1,3
1,3
1,3
Температура пара , С0
194
194
194
194
194
Топливо, газ м3/ч
291
466
718
1141
1778
Топливо, мазут кг/ч
273
443
673
1088
1682
КПД: газ % мазут %
92,1
89.9
92,2
89,8
93,2
91,3
93,0
90,1
93,9
91,7
Масса блока/общая масса поставки, кг
11140/12246
13020/13940
16310/17701
19290/21872
24200/27843
Габарити: блока/котла
Длина, мм
Ширина, мм
Высота, мм
3530/4280
2970/4300
4040/5050
4280/5050
2970/4300
4040/5050
5710/6530
3080/4300
4040/5050
7460/8660
3030/5210
4040/6080
8880/10200
3140/5320
4040/6120
|
