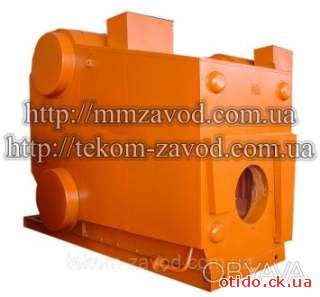

Паровой котел Е-1.0-0.9 М-3 (мазут, дизель, печное топливо)

Котел паровой Е-1,0-0,9М-3 принадлежит к типу вертикально - водотрубных двухбарабанных котлов с естественной циркуляцией и предназначен для выработки насыщенного пара рабочим давлением 0,8 МПа (8 кгс/см2), потребляемого предприятиями промышленности, транспорта и сельского хозяйства, для производственных и отопительных нужд. Котлы поставляются единым транспортабельным блоком в обмуровке и обшивке. Котлы паровые серии Е-1,0-0,9 предназначены для выработки 1,0 тонны пара в час с давлением 0,9 МПа и температурой 175 0 С.
Котел рассчитан для работы на мазуте. Работает под разряжением. Конструкция трубной системы котла выдерживает кратковременное давление в топке до 3000 Па и разряжение в топке до 400Па.Конструкция котла рассчитана на сейсмостойкость не более 9 баллов по шкале МSК-64. По устойчивости к воздействию температуры и влажности окружающего воздуха паровой котел изготавливается в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69.
Котлы Е-1,0-0,9Р-3, Е-1,0-0,9М-3 и Е-1,0-0,9Г-3 (производительностью 1 т/ч, давлением 0,9 МПа) объединены общей конструктивной схемой. Котлы этой группы предназначены для работы на твердом (антрацит АС и AM) топливе, мазуте Ml00, дизтопливе и природном газе соответственно и служат для удовлетворения потребностей предприятий в насыщенном паре влажностью до 3% для покрытия технологических и теплофикационных нагрузок.
Все котлы снабжены двумя пружинными предохранительными клапанами и соответствующей запорной арматурой, термометром, манометрами, водоуказательными стеклами, тягонапоромерами и др. На верхней части топки предусмотрен взрывной предохранительный клапан. Котлы поставляются в комплекте с автоматикой, питательным насосом, дымососом, вентилятором, горелкой и пр.
В котлах предусмотрены три точки периодической продувки: из нижнего барабана и двух нижних коллекторов боковых экранов.
Система питания котла предназначена для заполнения котла во­дой, подпитки его во время работы и состоит из питательного насоса с электроприводом (GRUNDFOS, LOVARA или др.), трубопроводов, контрольно-измерительных приборов и арматуры. Действие давления в котле на насос в период всасывания и остановки насоса исключается обратным клапаном.
Для удаления нагара с поверхностей нагрева конвективного пучка котлов для работы на твердом топливе Е-1,0-0,9Р-3 и мазуте Е-1,0-0,9М-3 на задней стенке котла предусмотрен паровой обдувочный аппарат . Пар на обдувку поступает из верхнего барабана.
Котлы комплектуются системой управления, предназначенной для автоматического управления работой котла и его защиты от аварийных ситуаций. Паровые котлы Е-1,0-0,9Г-3 и Е-1,0-0,9М-3 комплектуются системой управ­ления «Альфа-М XXI век». Поставляется в комплекте с исполнительными механизмами, клапанами электромагнитными , датчиками «KROMSCHRODER» и др.
Паровые котлы Е-1,0-0,9Р-3 комплектуются пультом управ­ления ШЭТ 5901 в комплекте с исполнительными механизмами, датчиками и др. Для удобства в обслуживании котлов управление вентилем отбора пара, а также тяги для принудительного подрыва предохранительных клапа­нов выведены на фронт котла. Котлы со всем вспомогательным оборудованием собраны на общей раме.
По заказу потребителя Монастырищенский завод котельного оборудования, выполняет работы по монтажу и пуско-наладке, а также обслуживание паровых котлов.
